电力充电模块可以说是直流屏最重要的一部分，它的运行直接决定着直流屏乃至整个变电站系统运行的好坏，因此，选配充电模块是非常重要的一步。其选用也直接决定着其日后的工作性能。

一、那么要如何选配直流屏充电模块呢？

直流屏的充电模块配置：

金彩汇彩票计划公式：充电模块的输出电流=0.1*C10+常用负荷+备份，C10指的是常规的电池10小时的放电量

二、多大容量直流屏要选配多大的充电模块？需要配几块充电模块？

比如：一个10KV高压开关站、全站一共有15面带真空断路器的高压开关柜，采用100AH的直流屏、选用多少A的模块比较适合。须要几个？

（1）如果采用5A的模块，按照上面的公式，就需要至少三个5A的模块，两个5A的模块均充电时使用，一个5A的模块为备用模块，还得根据情况，配一台常用负荷的模块，如果常用负荷电流为3A，那就再配一个3A的模块。

（2）如果采用10A的模块，就必须备2个10A的模块、一个充电用，一个备用，再备一个常用负荷的模块。

注：这只是按10小时放电量要选配直流屏模块的，具体的情况，还需要看直流屏的延时供电时间决定

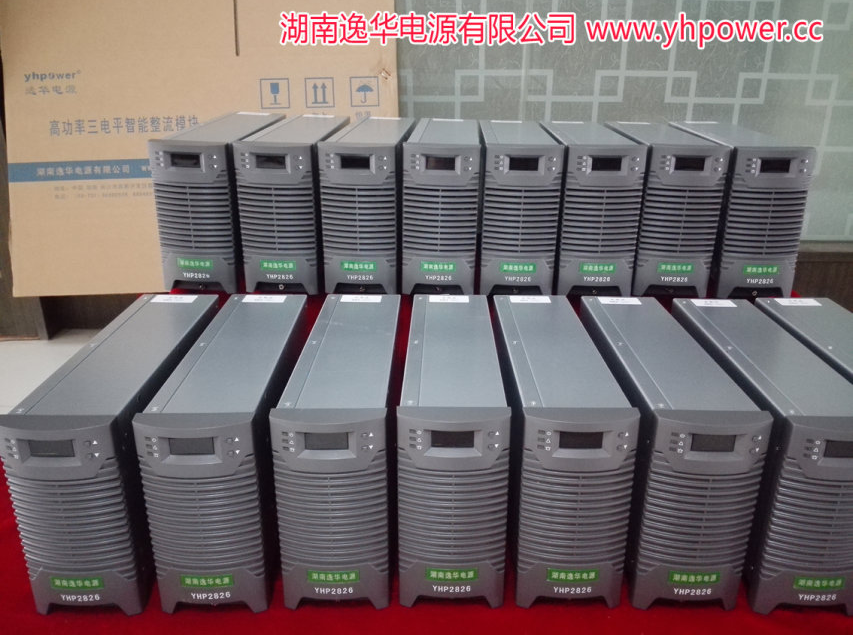

*10A直流屏充电模块

此外，直流屏的额定输入电压一般为单相交流电压220V或三相交流电压380V，额定输入频率为50HZ，直流额定电压范围从25V到230V不等，充电装置输出直流额定电流包括5A、10A、15A等多种规格‌3。

直流屏蓄电池容量一般为24AH~200AH不等，具体选择依据系统设计和需求而定‌。

根据系统容量可选择直流屏选型，金彩汇彩票常做规格有：

40AH 、65AH 、100AH、 120AH、 150AH 、200AH、300AH、500AH 、1000AH 、1500AH等；

YHGZDW系列直流屏根据电压等级可分为：220DC、 110DC、 48DC等；

*YHP-GZDW直流屏
